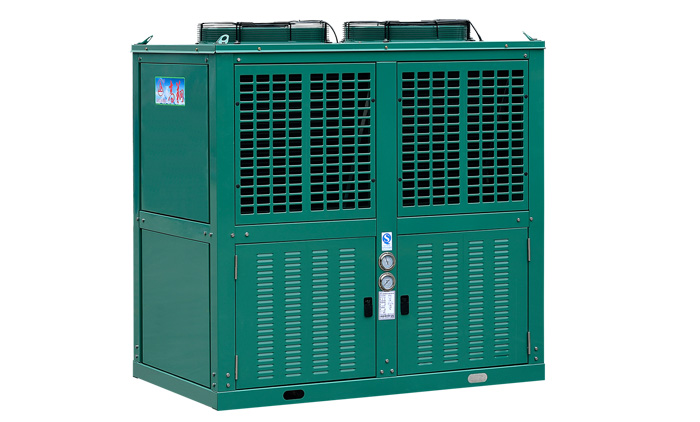

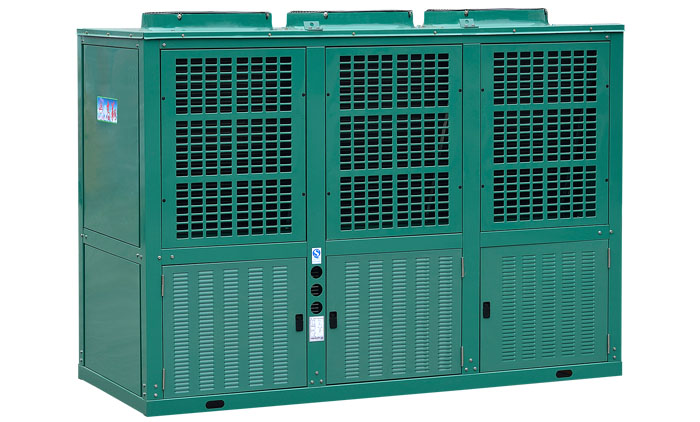

V 型箱式机组

中高温半封闭风冷冷凝机组

机组型号

GXW20CBFZG

GXW25CBFZG

GXW30CBFZG

GXW35CBFZG

GXW40CBFZG

GXW50CBFZG

适用温度（℃）

5～-20℃

制冷剂

R404A

电 源

3 8 0 V/ 5 0 H Z

冷凝器

风机数量（只）

2

2

2

3

3

3

风量（m3/h)

2×12200

2×15000

2×19000

2×13200

2×15000

2×19000

风机功率（W）

2×800

2×750

2×110

3×550

3×750

3×1100

压缩机组制冷量

蒸发温度5℃

冷量（W）

41600

60900

65900

81600

85000

100300

功率（W）

18050

22300

2690

34400

38600

45400

蒸发温度0℃

冷量（W）

36000

52200

57900

70800

76400

82280

功率（W）

15850

20600

25000

31800

38300

42400

蒸发温度-15℃

冷量（W）

21700

30300

36100

43150

48200

41650

功率（W）

12150

15850

18850

25200

27500

31400

接口

排气管接口

3/4〞

3/4〞

3/4〞

7/8〞

7/8〞

1-1/8〞

吸气管接口

1-5/8〞

2-1/8〞

2-1/8〞

2-1/8〞

2-1/8〞

2-5/8〞

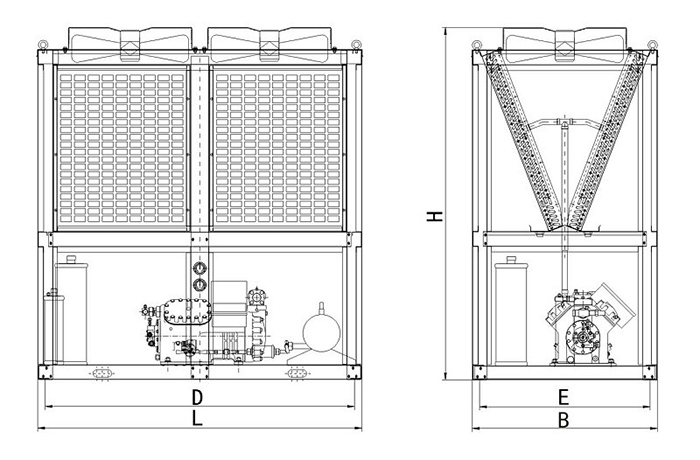

外形尺寸

长（L）㎜

1750

1900

2250

2650

2950

3400

宽（B）㎜

1000

1175

1175

1175

1175

1175

高（H）㎜

1900

1980

1980

1980

1980

1980

安装尺寸

长（D）㎜

1050

1200

1550

1950

2250

2700

宽（E）㎜

920

1100

1100

1100

1100

1100

机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明：

1、表中制冷量为环境温度32℃；

2、可根据要求增加配置；

3、当压缩机采用R404A制冷剂，使用低于-20℃蒸发温度的范围，必须加装缸头风扇。

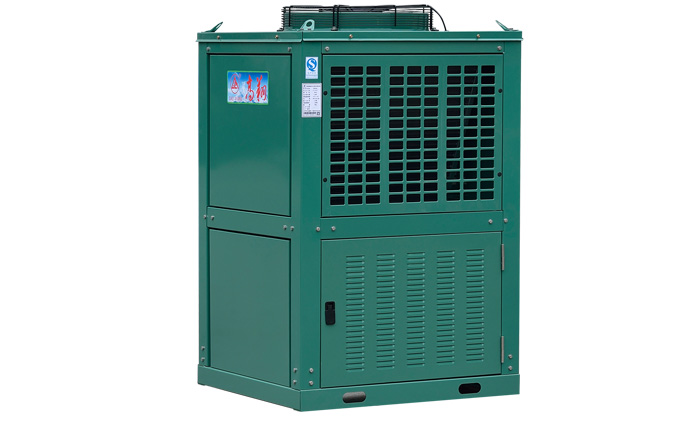

中低温半封闭风冷冷凝机组

机组型号

GXW15CBFZD

GXW20CBFZD

GXW25CBFZD

GXW32CBFZD

GXW40CBFZD

适用温度（℃）

-5～-40℃

制冷剂

R22

电源

3 8 0 V/ 5 0 H Z

冷凝器

风机数量（只）

2

2

2

2

2

风量（m3/h)

2×8720

2×10820

2×10820

2×15000

2×19000

风机功率（W）

2×600

2×780

2×780

2×750

2×1100

压缩机组制冷量

蒸发温度-15℃

冷量（W）

25500

29200

38900

44100

47685

功率（W）

14800

17150

22200

26000

29700

蒸发温度 -25℃

冷量（W）

16700

19100

25200

28600

28645

功率（W）

11450

13050

17500

19900

23500

蒸发温度-35℃

冷量（W）

9900

11250

14500

16750

20988

功率（W）

8590

9630

13200

14900

18974

接口

排气管接口

5/8〞

3/4〞

3/4〞

7/8〞

7/8〞

吸气管接口

1-5/8〞

2-1/8〞

2-1/8〞

2-1/8〞

2-5/8〞

外形尺寸

长（L）㎜

1430

1470

1700

1900

2250

宽（B）㎜

1000

1000

1000

1175

1175

高（H）㎜

1080

1180

1780

1980

1980

安装尺寸

长（D）㎜

1390

1430

1000

1200

1550

宽（E）㎜

700

700

920

1100

1100

机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明：

1、表中制冷量为环境温度32℃；

2、可根据要求增加配置；

3、当压缩机采用R22制冷剂，使用低于-15℃蒸发温度的范围，必须加装缸头风扇；当蒸发温度低于-25℃时，同时还须加装压缩机喷液系统。

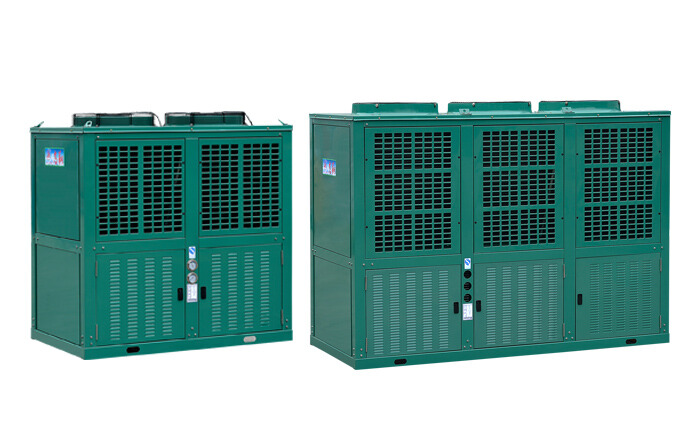

中低温半封闭风冷冷凝机组

机组型号

GXW15CBFZD

GXW20CBFZD

GXW25CBFZD

GXW32CBFZD

GXW40CBFZD

适用温度（℃）

-5～-40℃

制冷剂

R404A

电源

3 8 0 V/ 5 0 H Z

冷凝器

风机数量（只）

2

2

2

2

2

风量（m3/h)

2×8720

2×10820

2×10820

2×15000

2×19000

风机功率（W）

2×600

2×780

2×780

2×750

2×1100

压缩机组制冷量

蒸发温度-15℃

冷量（W）

25300

28800

31600

41500

46300

功率（W）

16700

19800

25400

23600

27700

蒸发温度 -25℃

冷量（W）

13250

17200

22400

27000

30400

功率（W）

9560

12800

14050

18500

21200

蒸发温度-30℃

冷量（W）

10350

13600

18100

20900

23400

功率（W）

8400

11050

16200

16150

18150

接

排气管接口

5/8〞

3/4〞

3/4〞

7/8〞

7/8〞

口

吸气管接口

1-5/8〞

2-1/8〞

2-1/8〞

2-1/8〞

2-5/8〞

外形尺寸

长（L）㎜

1430

1470

1700

1900

2250

宽（B）㎜

1000

1000

1000

1175

1175

高（H）㎜

1080

1180

1780

1980

1980

安装尺寸

长（D）㎜

1390

1430

1000

1200

1550

宽（E）㎜

700

700

920

1100

1100

机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明：

1、表中制冷量为环境温度32℃；

2、可根据要求增加配置；

3、当压缩机采用R404A制冷剂，使用低于-20℃蒸发温度的范围，必须加装缸头风扇。
