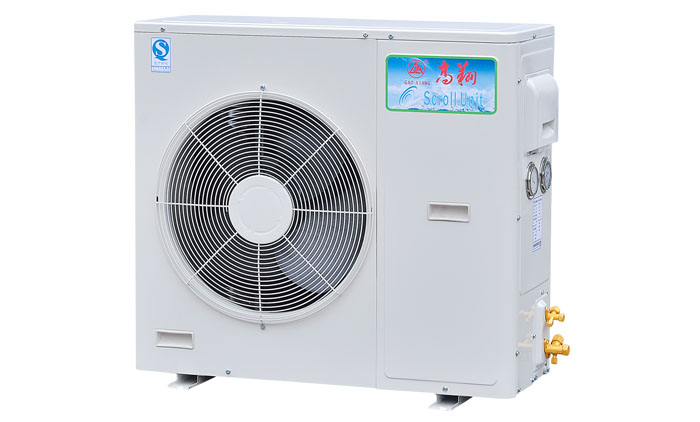

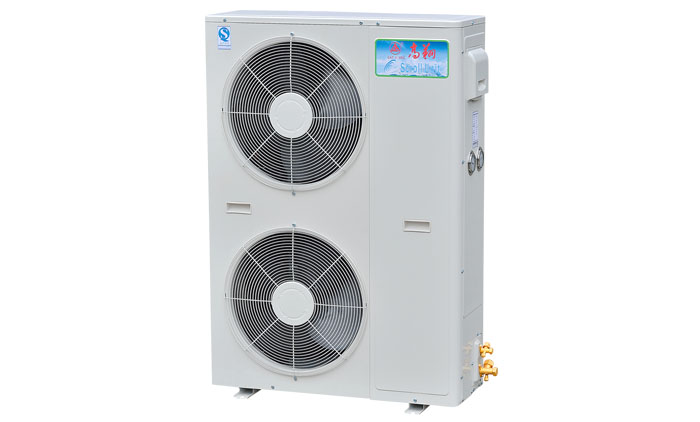

L 型箱式机组

全封闭风冷机组，选用国际品牌全封闭制冷压缩机，质量好，可靠性高、噪音低、效率高；选采用铜管铝片式冷凝器，换热效率高，使用寿命长。

产品特点
Products features

● 选用国际品牌全封闭制冷压缩机，质量好，可靠性高，噪音低，效率高；

● 采用铜管铝片式冷凝器，换热效率高，使用寿命长；

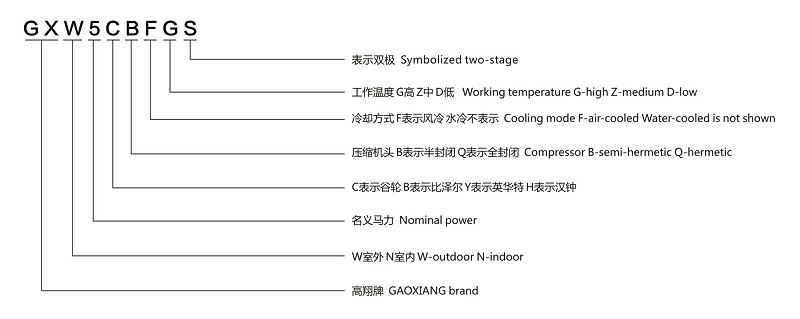

型号说明

Model description

技术参数

Technical Parameters

中高温全封闭风冷冷凝机组
机组型号				GXW2CQFZG	GXW3CQFZG	GXW4CQFZG	GXW5CQFZG	GXW6CQFZG
适用温度（℃）				10～-15℃
制冷剂				R22
电源				220V/380V 50Hz			380 V/ 50H Z
冷凝器	风机数量(台)			1	1	2	2	2
	风量（m3/h）			1×3200	1×3200	2×3200	2×3200	2×3000
	风机功率（W）			1×60	1×60	2×60	2×60	2×60
压缩机组制冷量	蒸发温度+5℃		制冷量（W）	5190	7110	11000	12510	15210
	蒸发温度+5℃		电功率（W）	1820	2590	3300	4260	5080
	蒸发温度 -5℃		制冷量（W）	4050	5840	7300	9270	11600
	蒸发温度 -5℃		电功率（W）	1860	2530	2980	3780	4680
	蒸发温度-12℃		制冷量（W）	2930	4050	5450	6880	8790
	蒸发温度-12℃		电功率（W）	1890	2530	2790	3400	4230
接口	排气管接口			3/8〞	3/8〞	12’	1/2〞	1/2〞
接口	吸气管接口			5/8〞	5/8〞	3/4”	3/4〞	3/4〞

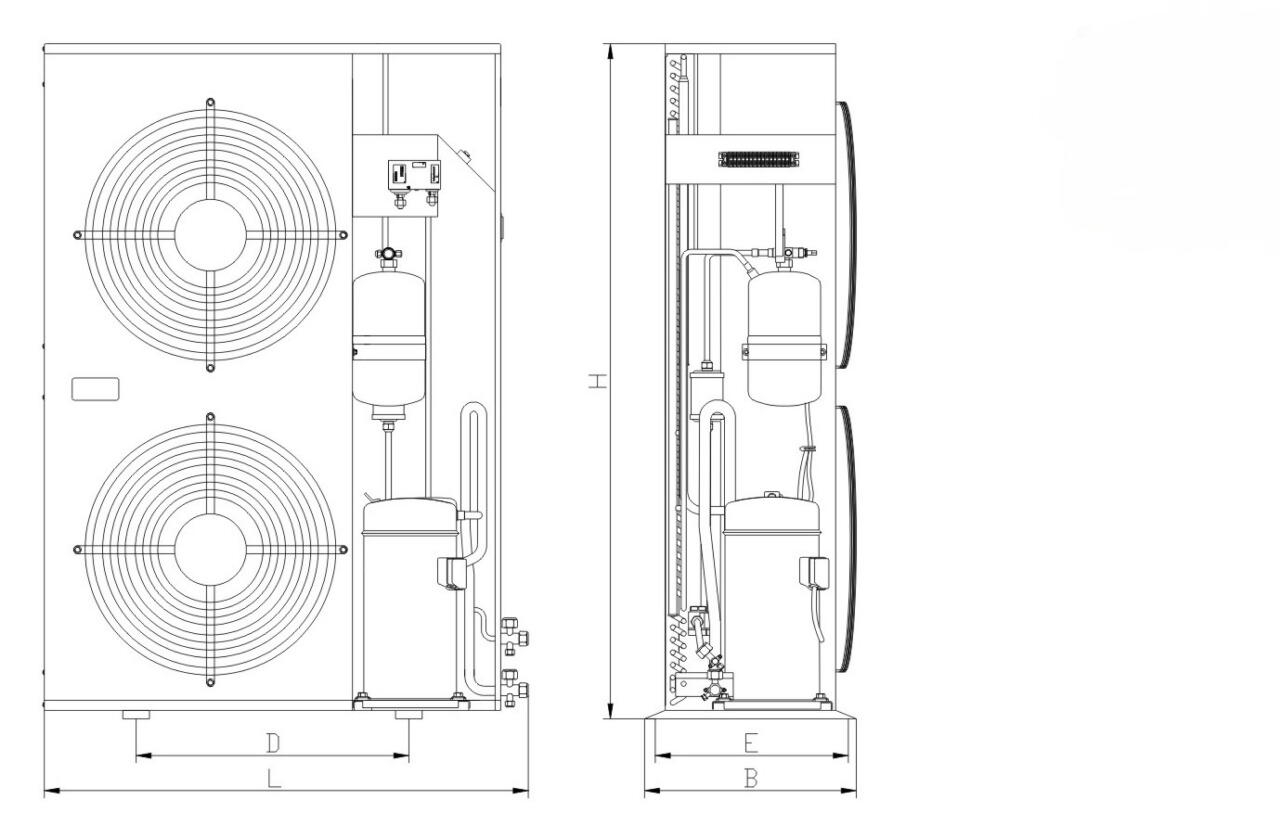

外形尺寸		长（L）㎜		970	970	970	980	980
		宽（B）㎜		410	410	410	410	410
		高（H）㎜		835	835	1330	1330	1330
安装尺寸		长（D）㎜		625	625	625	625	625
安装尺寸		宽（E）㎜		380	380	380	380	380
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。
1、表中制冷量为环境温度32℃ 2、可根据要求增加配置。

中高温全封闭风冷冷凝机组
机组型号			GXW2CQFZG	GXW3CQFZG	GXW4CQFZG	GXW5CQFZG	GXW6CQFZG
适用温度（℃）			10～-15℃
制冷剂			R404A
电源			220V/380V 50Hz			3 8 0 V/ 5 0 H Z
冷凝器	风机数量(台)		1	1	2	2	2
	风量（m3/h）		1×3200	1×3200	2×3200	2×3200	2×3200
	风机功率（W）		1×60	1×60	2×60	2×60	2×60
压缩机组制冷量	蒸发温度+5℃	冷量（W）	5270	7910	10450	12250	13400
	蒸发温度+5℃	功率（W）	1920	3020	4100	5440	6130
	蒸发温度 -5℃	冷量（W）	3750	5100	7000	8850	10100
	蒸发温度 -5℃	功率（W）	1990	3100	3900	4700	5820
	蒸发温度-12℃	冷量（W）	2920	4100	5600	7200	8060
	蒸发温度-12℃	功率（W）	1910	2980	3700	4480	5370
接口	排气管接口		3/8〞	3/8〞	1/2〞	1/2〞	1/2〞
接口	吸气管接口		5/8〞	5/8〞	3/4〞	3/4〞	3/4〞
外形尺寸		长（L）㎜	970	970	970	970	970
		宽（B）㎜	410	410	410	410	410
		高（H）㎜	835	835	1330	1330	1330
安装尺寸		长（D）㎜	625	625	625	625	625
安装尺寸		宽（E）㎜	380	380	380	380	380
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。
1、表中制冷量为环境温度32℃ 2、可根据要求增加配置。
